電動球閥

多儀閥門球閥電動球閥系列
電動固定式球閥

電動固定式球閥

  • 閥門型號:Q947F,Q947H
  • 通徑規格:DN50~DN500
  • 結構形式:O型、V型
  • 閥體材質:碳鋼WCB、不銹鋼304、316、316L等
  • 公稱壓力:PN1.6、2.5、4.0、6.4MPa及以上
  • 適用溫度:-40℃ - 550℃
  • 應用范圍:石油化工、燃氣設備、電力裝備、環保水處理
  • 產品特點:可用于高壓和大口徑的各種管路上
電動固定式球閥概述:



電動固定式球閥一般用于高壓和大口徑的各種管路上,采用上下閥桿固定閥芯(軸支式)和可動密封座設計,關閉時,在介質壓力的作用下,球體不會產生位移,工作更穩定。電動固定式球閥通常與球體連接在一起的上下軸上,裝有滾動軸承,或滑動軸承,以減少啟閉時軸頸產生的摩擦力,減小操作力矩,在各行業得到廣泛的應用。

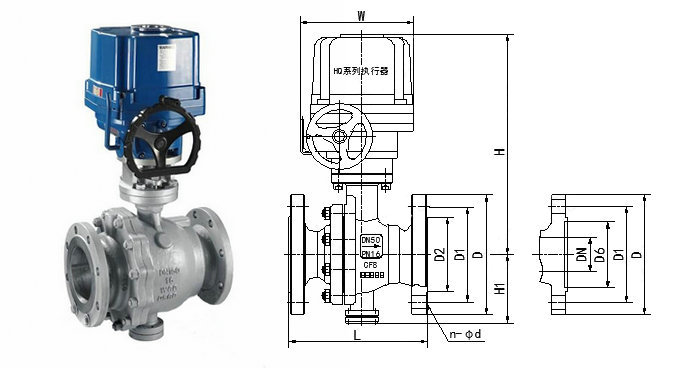

電動固定球閥結構圖
電動固定式球閥應用:



電動法蘭固定式球閥適用于長輸管線和一般工業管線,其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮,用于截斷或接通管路中的介質,選用不同的材質,可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質,廣泛應用于石油化工電力水利等行業。

電動固定式球閥參數:


公稱通徑DN15~DN200(mm)
公稱壓力PN1.6、2.5、4.0、6.4MPa及以上
連接形式法蘭式或其他
結構形式O型、V型
驅動方式電動控制(開關型,調節型)
使用溫度-40℃~550℃
電源電壓AC220V、AC380V、DC24(其他定制)
閥體材質碳鋼WCB、不銹鋼304、316、316L等
密封材料PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金)

電動固定式球閥可選功能:

 可選功能
防爆功能防護等級:相當IP65(或IP67)、隔爆標志:ExdⅡBT4
調節功能輸入輸出4-20mA、O- 5V.DC、0- 10V.DC
手動功能可裝配手動裝置,開閥、關閥功能
相關溫度環境溫度:-25~+70℃、環境濕度:≤95%

相關產品:  電動V型球閥     電動偏心球閥     氣動固定式球閥
