旋啟式止回閥工作原理圖

時間：2016-07-06 10:40:25 來源：多儀閥門點擊：0次

旋啟式止回閥工作原理圖

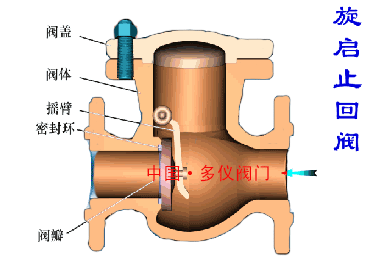

旋啟式止回閥又稱逆止(流)閥，是用于單向流動管道上防止介質倒流的自動閥門，依靠管路介質流動的壓力來自行開啟或關閉閥門，可分為單瓣式、雙瓣式和多瓣式三種，屬于比較常用的閥門之一。旋啟式止回閥一般適用在流體介質較為干凈的管道中，不適合用于粘度大或含有固體顆粒的工況，否則會導致止回閥開啟不靈敏，無法達到完全密封，對流體的止回也就不夠可靠。旋啟式止回閥只允許介質往一個方向流動，可有效防止介質倒流，以防止發生事故。

旋啟式止回閥工作原理：

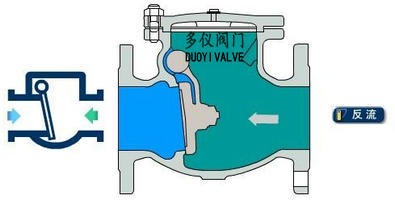

旋啟式止回閥的閥瓣與搖桿是連接在一起的，可繞銷軸旋轉一定角度。當管道流體按指定的方向流入(從左往右)時，閥瓣進口壓力高于出口壓力，此時閥瓣被推離閥座，繞銷軸轉動某一位置，閥門處于開啟狀態。當閥瓣兩側壓差減小到一定時，閥瓣下落，又回到關閉狀態。當流體自右向左流動，即反向倒流時，則閥瓣右側壓力高于左側壓力，兩側壓差產生的作用力將閥瓣壓緊在閥座上，流體無法通過，則介質不能倒流；而且流體壓力越大，密封面壓得越緊，密封效果越好。
