DC24V電動球閥接線圖說明及控制方法
時間:2019-11-08 10:24:39 來源:多儀閥門 點擊:
0
次
電動球閥是一種可采用智能操作的流體設備,通過控制系統來遠程操作啟閉,不需要進行人力操作,安全可靠,是工業自動化控制系統中的重要執行機構。電動球閥采用電能作為動力來接通電動執行機構驅動閥門,實現閥門的開關、調節動作。從而達到對管道介質的開關或是調節目的。主要應用在石油、天然氣、醫藥、食品、水電、核電、電力、給排水、供熱、冶金等行業中得到廣泛的使用。
電動球閥
電動球閥不僅是節流、切斷、通斷、截止、轉流的好產品,近來的發展已將球閥設計成使它也具有節流和控制流量之用。接收工業自動化控制系統的4~20mA信號來精確控制閥門開度,從而達到流量、溫度、壓力等不同工藝參數的調節和控制。對于它們不同的接線方式,就起到一個及其重要的作用,以下為廣大用戶以(
DC24V
)為例,做個簡單描述以做為參考!

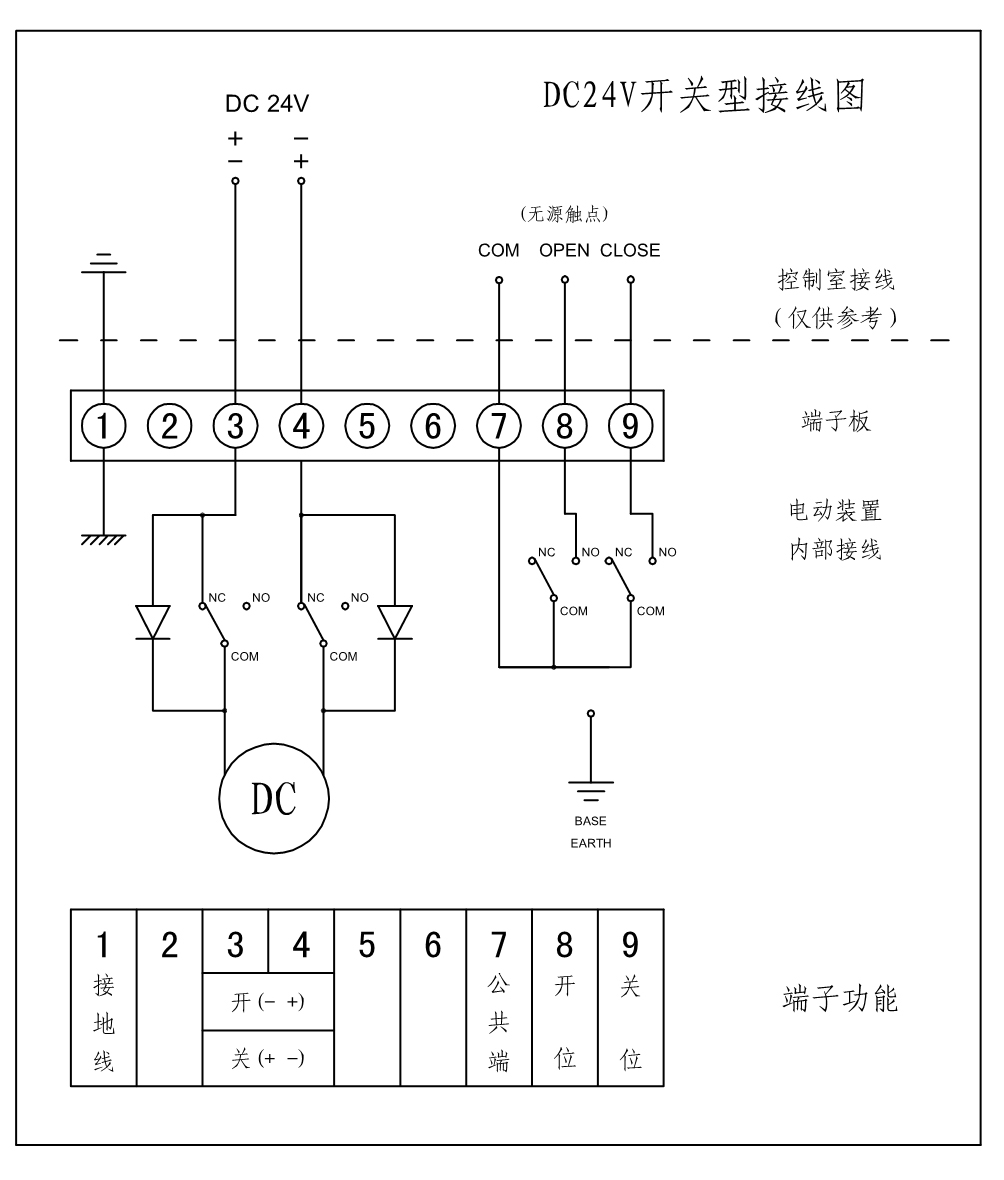

DC24V標準開關型電動球閥接線圖

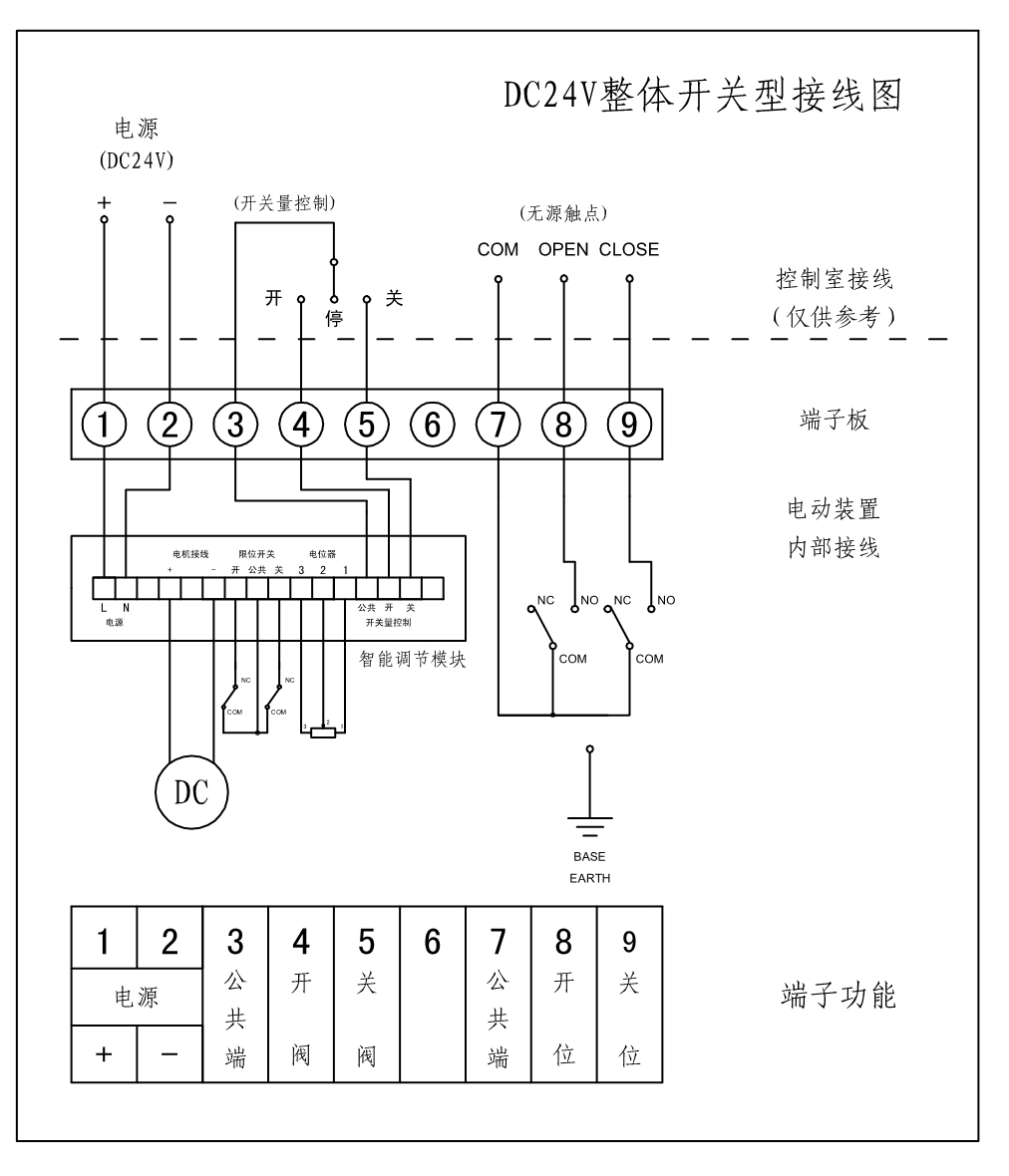

DC24V整體開關型電動球閥接線圖

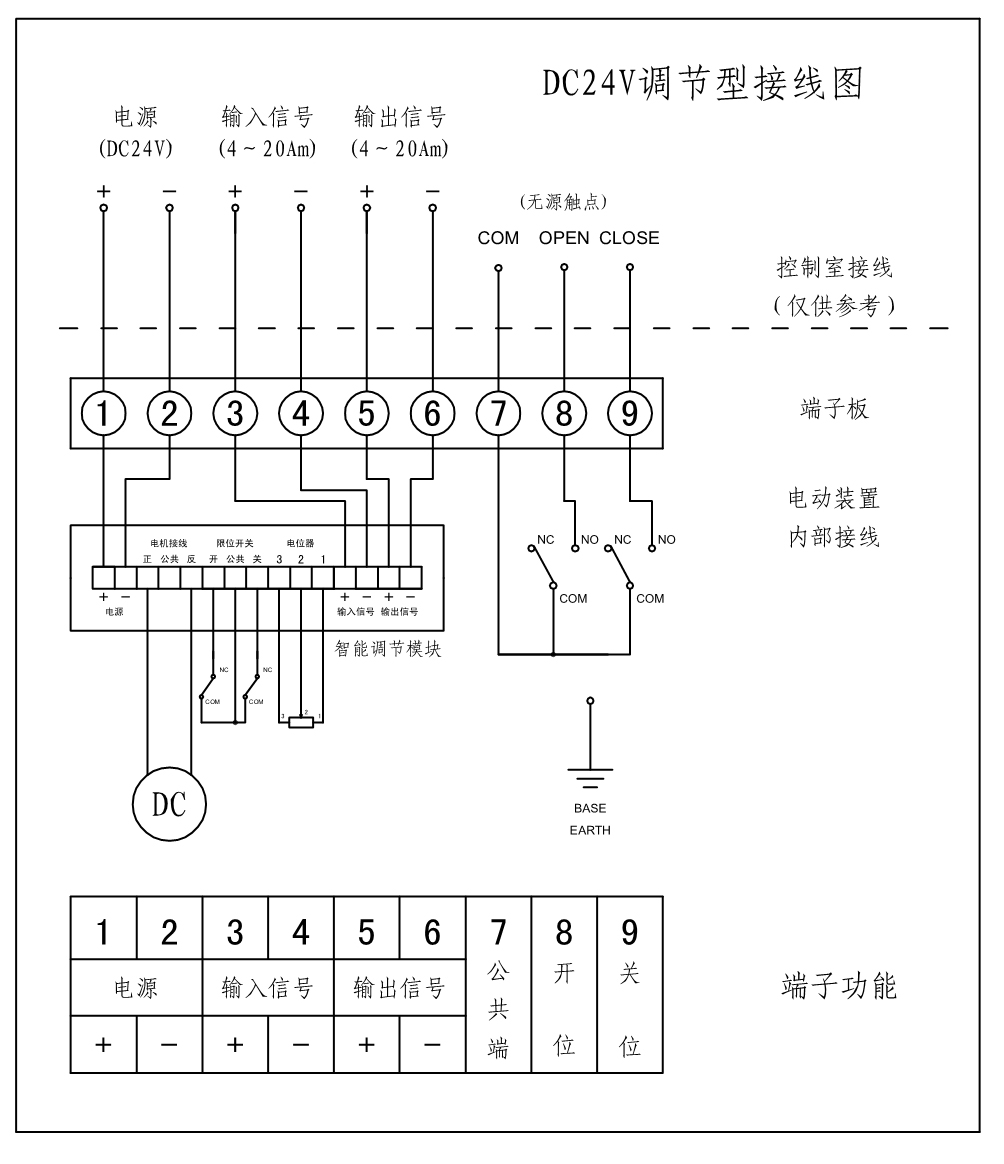

DC24V調節型電動球閥接線圖(4-20mA)

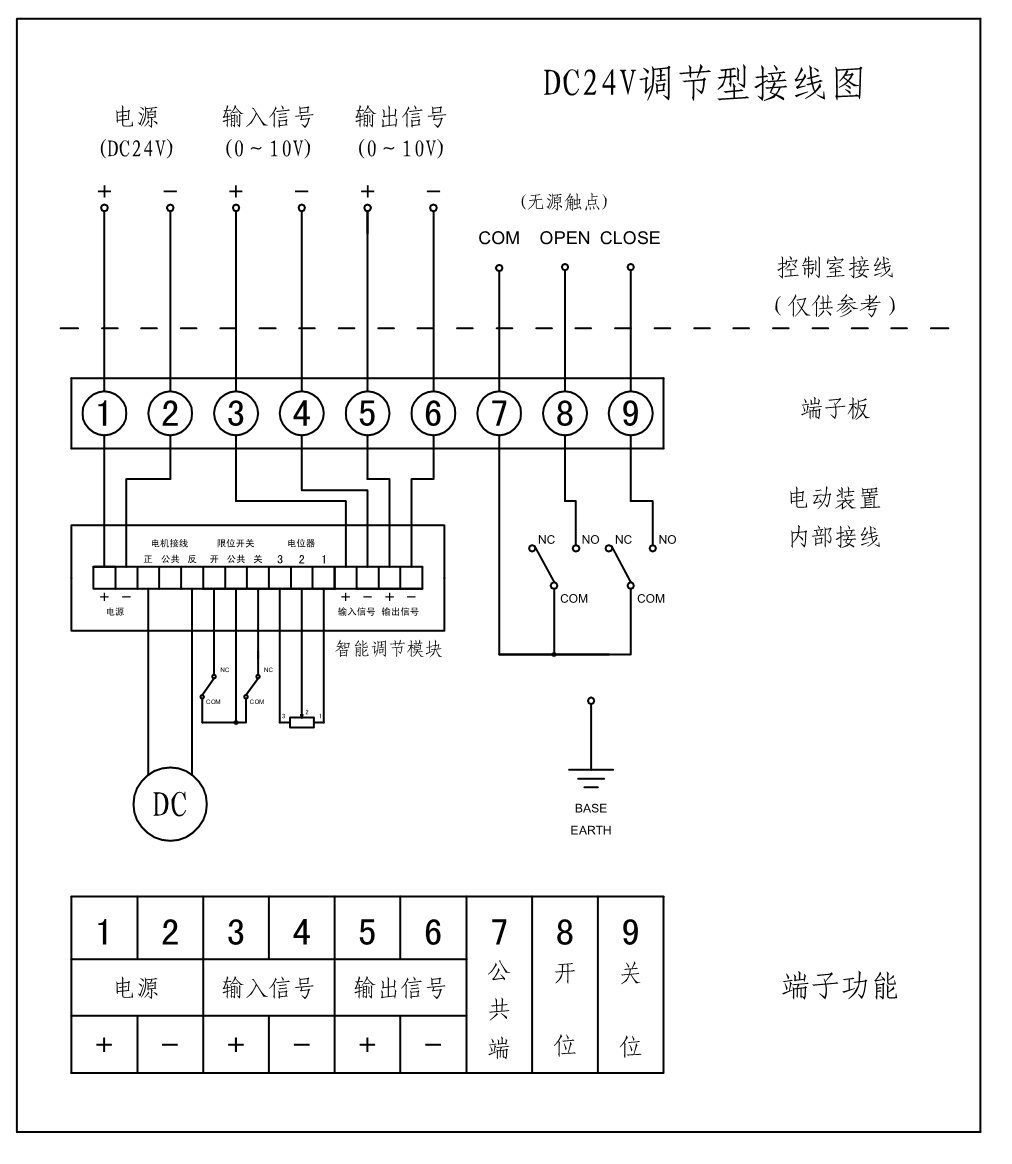

DC24V調節型電動球閥接線圖(0-10V)
注意:以上線路圖僅供參考,實際以產品附帶電路圖為準。另,每個廠家的電動裝置均不一樣,接線方式也都不盡相同,請勿以此為標準去執行操作,若產生一系列問題及發生相關事故,本公司概不負責,還望悉知!
