不銹鋼法蘭球閥Q41F-16P/25R/40RL_不銹鋼球閥

時間:2020-08-25 10:07:13   來源:多儀閥門   點擊:0

不銹鋼法蘭球閥采用高平臺設計,可以快速方便的安裝手動、蝸輪或氣動、電動等多種驅動裝置,只需依靠球芯旋轉90度和很小的轉動力矩就能關閉嚴密,是目前工業管道中最為常見的閥門之一??筛鶕?jù)不同的工況要求,選配不同壓力等級的閥體,PN0.6 - 10Mpa,以及各種不同的材質,如不銹鋼304、316、316L等等。


不銹鋼法蘭球閥是各類閥門當中,流通能力最大,流動阻力最小的閥門,當閥門全開時,球體通道、閥體通道和連接管徑并成一直徑,介質幾乎可以毫無損失的流過。

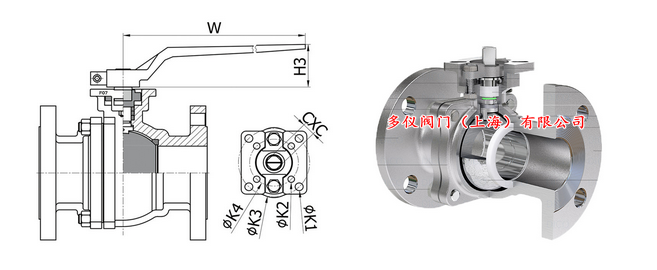

不銹鋼法蘭球閥結構圖
通常認為球閥是最適宜直接做開閉使用,但近來的發展已將球閥設計成,使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊,易于操作和維修,適用于水、溶劑、酸和天然氣等一般工作介質,而且還適用于工作條件惡劣的介質,如氧氣過氧化氫,甲烷和乙烯等。

不銹鋼法蘭球閥產品特點:

☆ 硅溶膠熔模鑄造工藝
☆ 防火結構設計
☆  采用ISO5211平臺設計
☆  閥桿與閥體之間帶防靜電裝置
☆ 閥桿防爆出裝置設計
☆  鋼球上有壓力平衡孔

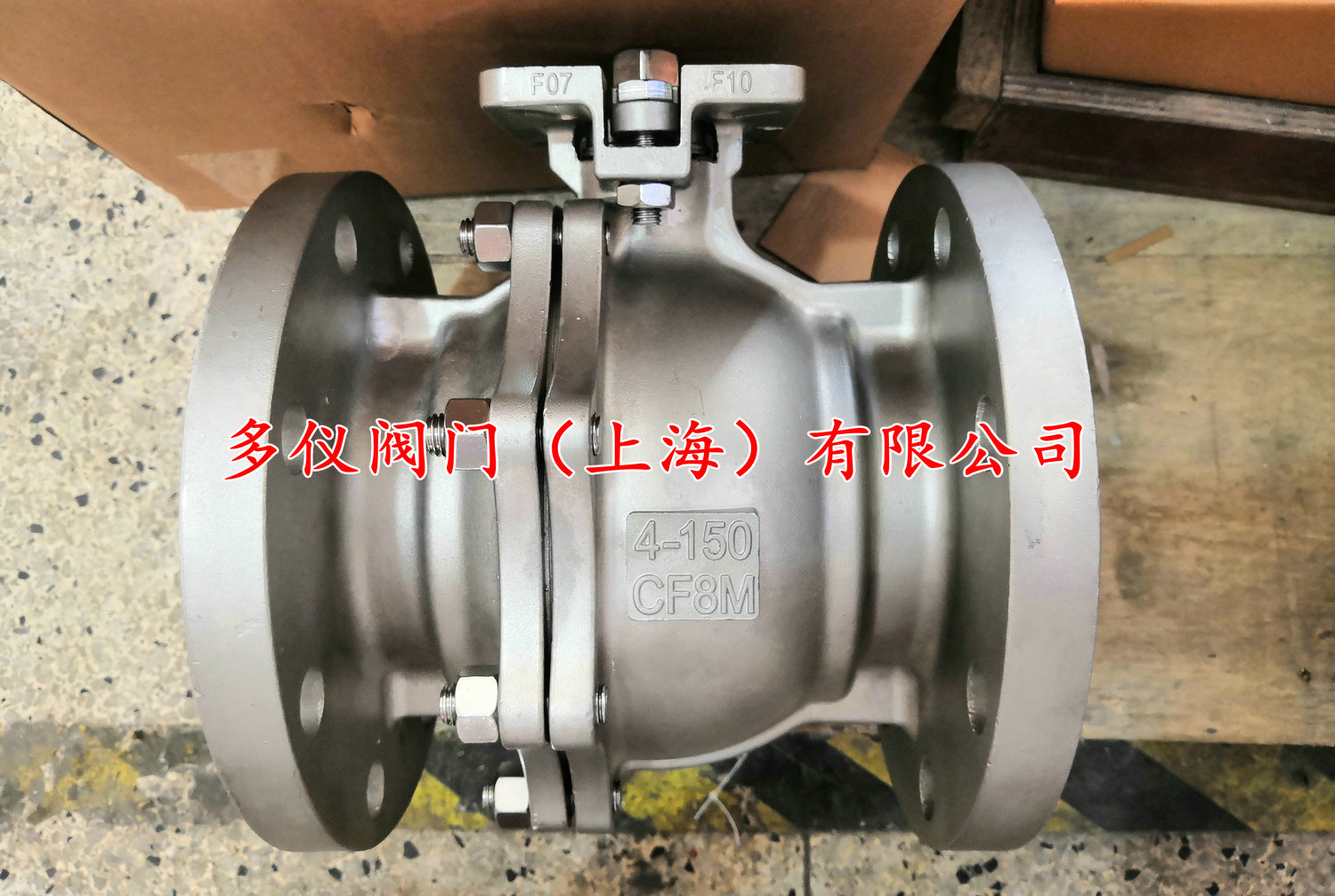

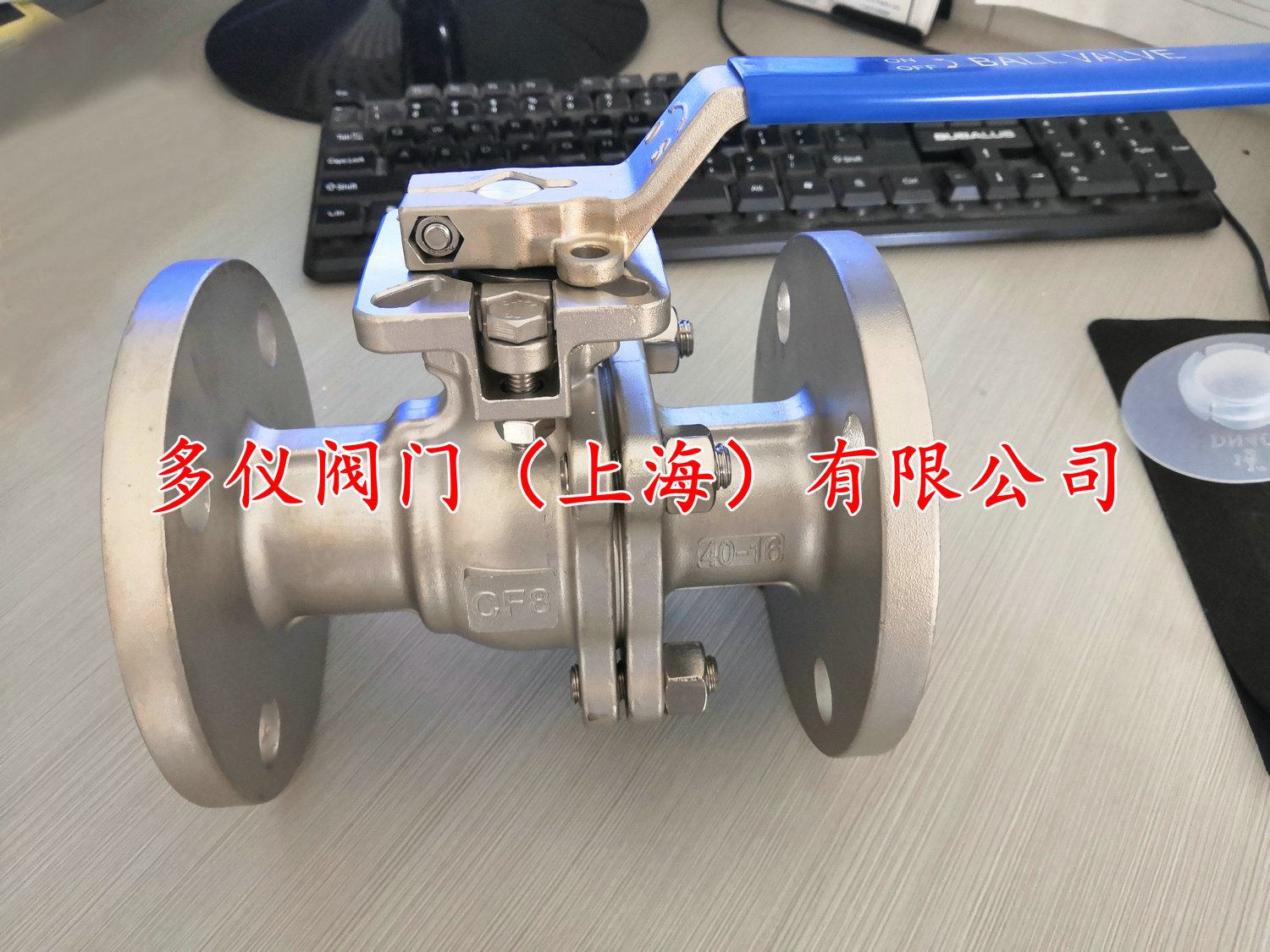

不銹鋼法蘭球閥

不銹鋼法蘭球閥技術參數:

公稱通徑 DN15~DN200(mm)
公稱壓力 PN16-40 / ANSI 150Lb 300Lb / JIS 10K
結構形式 兩片式 O型結構
閥座密封 PTFE、RPTFE、PPL、PEEK
連接方式 法蘭式
閥體材質 不銹鋼304、316、316L(CF8,CF8M,CF3M)
球芯材質 不銹鋼304、316、316L(CF8,CF8M,CF3M)
制造標準 國標、美標、德標、日標:GB, JB, ISO, ANSI, DIN, BS, JIS
驅動形式 手動、電動、氣動(自控系可選開關、調節型)
