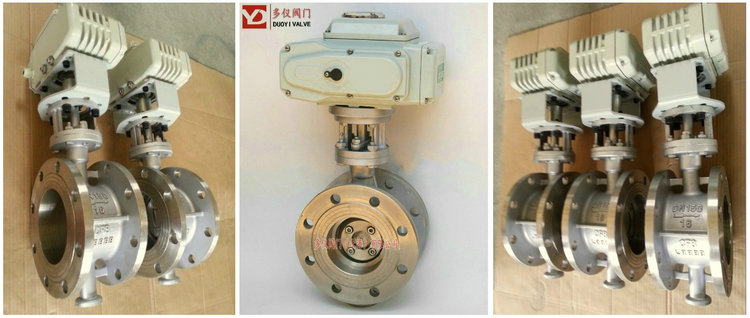

不銹鋼電動三偏心調節蝶閥圖片
時間：2017-06-12 16:37:07 來源：多儀閥門 點擊：0次
電動三偏心蝶閥采用三偏心的結構形式，使得閥門密封副在啟閉過程中盡可能小地減少摩擦，在閥板開始旋轉的瞬間密封面完全脫離，從而實現了無密封密封，大大提高了閥門使用壽命，并使啟閉扭矩的大小有了明顯地改善。
電動三偏心調節蝶閥閥桿的扭矩通過蝶板直接傳遞至密封面，從而杜絕了打開普通閥門時所常見的跳躍現象。這意味著電動三偏心蝶閥幾乎可以從0開度開始即進入可調控區域，直至90開度。其正常調控比是一般蝶閥的2倍以上，調控比最高可高達100:1以上。
電動三偏心蝶閥結構原理：
1. 閥門軸中心與閥板密封面形成的一個偏移，
2. 閥門軸中心與閥體中心線形成的一個偏移，
3. 閥體密封面中心線與閥中心線形成的一個偏移。
電動三偏心調節蝶閥完全打開時，蝶板厚度是介質流過的唯一阻力，因此所產生的壓力降很小，所以具有較好的流量控制特性，特別適合用來調節流量。
