氣動閘閥

氣動刀型閘閥

氣動刀型閘閥

  • 閥門型號:PZ673H,PZ673F,PZ673Y
  • 通徑規格:DN50-DN1000
  • 結構形式:對夾式
  • 閥體材質:球墨鑄鐵,鑄鋼,不銹鋼
  • 公稱壓力:PN10、PN16
  • 適用溫度:≤350℃
  • 應用范圍:紙漿、污水、煤漿、灰、渣水混和物
  • 產品特點:體積小,密封性好,重量輕,流通力大,排渣功能
氣動刀型閘閥簡介:

氣動刀型閘閥是由不銹鋼對夾式刀閘閥與氣動執行器組成,閘板底部是一種刀型斜切口,具有良好的剪切作用,使得閥門在關閉時不受介質阻塞,并可刮除密封面上的粘著物,自動清除雜物,最適宜于漿料、粉粒料、纖維等難以控制的流體,進行流通啟閉。PZ673H氣動對夾式刀閘閥壓力范圍一般在1.0MPa以?xún)?nèi)使用,溫度在120℃以下,高溫可用特殊材質代替使用,廣泛應用于造紙、石化、礦山、排水、食品等行業。具有多種閥座可供選擇,并且可依據現場控制需求,配備電動或氣動執行器,實現閥門的自動化操作。

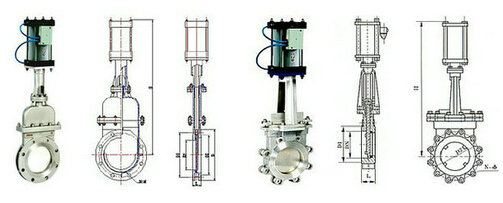

氣動對夾式刀閘閥結構圖
氣動對夾式刀閘閥結構圖                                    氣動支耳式刀閘閥結構圖

氣動刀型閘閥性能特點:

1、采用對夾式結構,體積小,重量輕;完全敞開的通道,可以防止介質在閥內沉積。
2、在開啟和關閉的過程中,閘板與密封面采用了特殊的設計,摩擦較少,經久耐用。
3、上密封采用上蓋結構,使得上密封由大面積的矩形密封改成了小面積的圓周密封,密封性能大大提高。
4、在手輪頂部加裝封套裝置后,可以使閥門活動部件全部處于封閉狀態,閘板和閥桿的絲桿傳動不會因潤滑油干枯而卡澀。
5、閘板具有閘刀的功能,能有效的閘斷介質中各類雜物。

氣動刀型閘閥技術參數:

公稱通徑 DN50-1000mm
閥體材質 鑄鐵,球墨鑄鐵,鑄鋼,不銹鋼
公稱壓力 PN1.0、1.6 MPa
連接形式 對夾式
控制方式 氣動控制(氣源驅動)
氣源壓力 雙作用:2-8bar/單作用:4-8bar
適用介質 紙漿、污水、煤漿、灰、渣水混和物

氣動刀型閘閥作用原理:

氣動刀閘閥根據氣動執行器的作用形式一般可分為單作用和雙作用。雙作用原理(氣開,氣關式):即對閥門開啟和關閉的兩位式控制;單作用原理(氣開復位,氣關復位):彈簧復位作用,在電路和氣路切斷或發生故障時,閥門自動開啟或關閉。
