氣動UPVC蝶閥

氣動UPVC蝶閥

  • 閥門型號:D671S,D671X
  • 通徑規格:DN50~DN300
  • 結構形式:對夾式中線A型
  • 閥體材質:UPVC、CPVC、PP、PVDF
  • 公稱壓力:PN10
  • 適用溫度:0~+90℃
  • 應用范圍:水,油品,氣等腐蝕性介質
  • 產品特點:體積小、重量輕、結構簡單、耐腐蝕性強
氣動UPVC蝶閥概述:

氣動UPVC塑料蝶閥具有耐腐蝕性強,耐磨損,閥體重量輕等優點,且應用范圍廣,閥體結構采用中線式,容易拆卸,維護簡單,適用于水、空氣、油類、腐蝕性化學液體。氣動塑料蝶閥通過壓縮空氣即可直接進行開關量調節,裝配上閥門定位器輸入4-20mA信號,可對介質流量,壓力,溫度等參數進行調節,被應用于一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業,品質得到廣大用戶的認可。

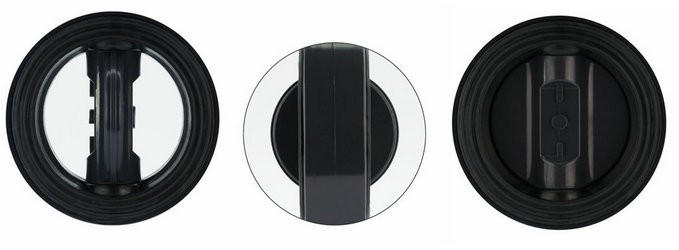

1-16042311362HY
氣動UPVC蝶閥特點:

1、材質衛生無毒,結構簡單、體積小、重量輕、材料耗用省,安裝尺寸??;
2、連接是由兩端的法蘭對夾而成,方便拆卸維修,耐磨損、容易拆卸,維護簡單易;
3、氣動UPVC蝶閥開關迅速、90度往復回轉,驅動力矩小。
4、氣動塑料蝶閥根據不同的介質有多種材料可選,耐腐蝕性強,體積小,適用于多種管路,應用范圍廣。

氣動
UPVC蝶閥技術參數:

公稱通徑DN50~300mm
公稱壓力PN 1.0 Mpa
連接方式對夾式
適用溫度0~+90℃
結構形式A型
閥芯結構圓盤式中線閥芯
閥體材質UPVC、CPVC、PP、PVDF
閥芯材質UPVC、CPVC、PP、PTFE
密封材質FPM、EPDM、NBR
適用介質水,油品,氣等腐蝕性介質
可選附件限位開關、定位器、電磁閥、減壓閥

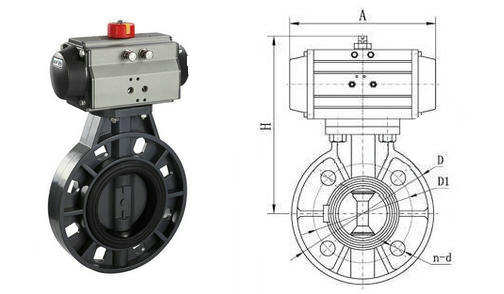

c7911a3a15a22f3d9c583de5477ba7fb_O1CN011z7ohA1q4TsC2iaak_!!3878185442_副本1
氣動UPVC蝶閥執行機構:

驅動方法壓縮空氣(可帶手輪)
供氣壓力0.4-0.7mpa
氣源接口G1/4"、G1/8"、G3/8"、G1/2"
環境溫度-30~+70℃
作用形式
單作用(彈簧復位):氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)
雙作用(通氣開關):氣關式(B)--失氣時閥不變(FL);氣開式(K)--失氣時閥不變(FL)
可選附件定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
