蝶閥圖片

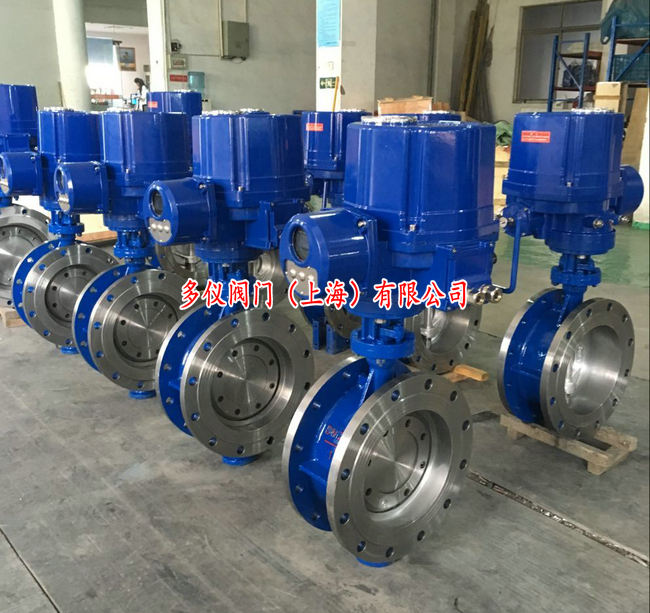

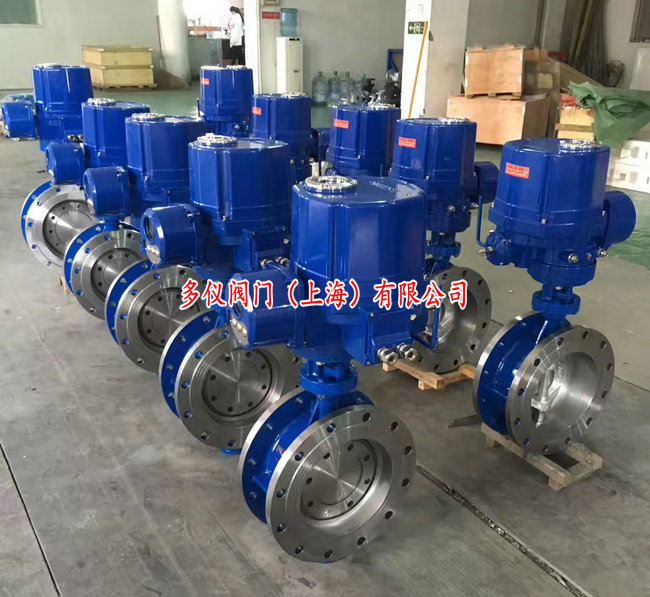

防爆電動法蘭硬密封調節蝶閥圖片

時間:2017-12-04 21:26:01   來源:多儀閥門   點擊:0

防爆電動法蘭調節蝶閥采用三偏心硬密封結構,密封形式為金屬對金屬密封,閥座與蝶板幾乎無磨損,具有越關越緊的密封功能,無論在低溫和高溫的情況下,均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上,作調節流量和載斷流體使用。

防爆電動法蘭調節蝶閥

防爆電動法蘭硬密封調節蝶閥采用三維偏心原理設計,使密封面的空間運動軌跡達到理想化,密封面相互之間無磨擦、無干涉、加之密封材料選擇得當,從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點有開啟力矩小,靈活方便,省力節能;密封性能可靠,達到無泄漏;耐高壓、耐腐蝕、耐磨損、使用壽命長等。

防爆電動法蘭硬密封調節蝶閥

防爆電動法蘭硬密封調節蝶閥三偏心結構原理:1.閥門軸中心與閥板密封面形成的一個偏移; 2.閥門軸中心與閥體中心線形成的一個偏移; 3.閥體密封面中心線與閥中心線形成的一個偏移。


三偏心硬密封蝶閥原理結構圖

閥桿軸線與蝶板密封面間偏置一個尺寸A,并與閥體通道軸線偏置一個尺寸B,閥座回轉軸線與閥體通道軸線形成一個偏心角α,故形成三偏心蝶閥。蝶閥從0°~90°開啟時,蝶板密封面會在開啟的瞬間立即脫離閥座密封面,在其90°~0°關閉時,只有在關閉的瞬間,其蝶板圓錐形密封面才會接觸并壓緊閥座圓錐形密封。所以閥座與蝶板上的密封面之間無任何摩擦,去除了磨損和泄漏的可能性。
