電動蝶閥

電動硬密封蝶閥

電動硬密封蝶閥

  • 閥門型號:D943H,D973H,D943Y,D973Y
  • 通徑規格:DN50~DN1200
  • 結構形式:三偏心硬密封
  • 閥體材質:碳鋼、不銹鋼304、316、316L等
  • 公稱壓力:PN10、PN16、PN25、PN40
  • 適用溫度:-40℃~550℃
  • 應用范圍:燃?xì)?、水、氣體、油品及腐蝕性介質
  • 產品特點:壽命長,啟閉無摩擦,使用范圍廣,可用于高溫高壓
電動硬密封蝶閥概述:

電動硬密封蝶閥采用三偏心結構,密封面之間無摩擦傳動,具有抗磨損、機械性能好、耐高溫、耐高壓及使用壽命長等特點,按連接方式不同分為對夾式和法蘭,可用于多種不同管道,以及具有腐蝕性介質的場所。電動硬密封蝶閥密封件采用金屬材料或其它較硬材質所制成,如不銹鋼+硬質合金,廣泛應用于介質溫度≤550℃的化工、環保處理、燃?xì)?、油品、蒸汽、水及腐蝕性介質的多種管路中,做開關截?cái)嗷蛘{(diào)節開度使用!
1-150I0095456163

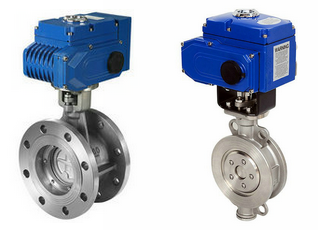

   電動法蘭硬密封蝶閥                         電動對夾式硬密封蝶閥
電動硬密封蝶閥原理:

電動硬密封蝶閥由電動執行器和金屬密封蝶閥組成,通過電動執行機構的電源驅動來開啟或關閉閥門,閥桿帶動碟板在0-90°的范圍內做來回旋轉的動作。也可根據工況需要裝配智能調節型執行器,對蝶閥碟板的開度大小進行任意調節,從而控制介質的溫度、流量、壓力、液位等各項參數的精確控制。在高壓高溫下可保持良好操作,比較耐磨損,機械性好,使用壽命長,但密封性能比軟密封蝶閥較差!

電動硬密封蝶閥參數指導:

公稱通徑DN50~DN1200(mm)
公稱壓力PN1.0、1.6、2.5、4.0MPa
連接方式對夾式、法蘭連接
密封形式金屬硬密封
電源電壓AC220V、AC380V、DC24(其他定制DC24等)
動作范圍0~90°
閥體材質碳鋼、不銹鋼304、316、316L等
工作場合水、氣體、油品及腐蝕性介質等
溫度范圍-40℃~550℃
控制方式開關模式、智能調節型、防爆一體式


電動硬密封蝶閥零件材質:

(以下材料均可選擇性)
閥體:碳鋼、不銹鋼(304,316,316L)
蝶板:碳鋼、合金鋼(鍍硬鉻)、不銹鋼
密封圈:不銹鋼、聚內脂、抗磨材料
閥桿:2Cr13、1Cr13不銹鋼
填料:柔性石墨

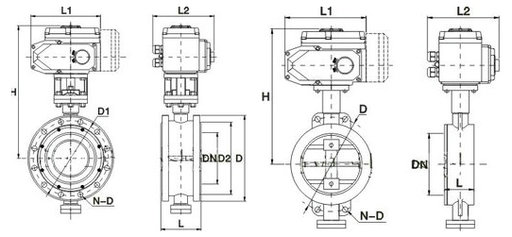

   電動硬密封蝶閥結構圖
電動硬密封蝶閥結構(法蘭式)               電動硬密封蝶閥結構(對夾式)
電動硬密封蝶閥和電動軟密封蝶閥的區別:

1、軟密封使用于低壓及常壓場所,硬密封可使用于中高壓工況。
2、軟密封用于低溫,常溫環境,硬密封可用于低溫、常溫、高溫等環境。
3、軟密封蝶閥多為中線型結構,硬密封一般是單偏心、雙偏心和三偏心蝶閥結構。
4、軟密封蝶閥比三偏心硬密封蝶閥密封性能比較好,但三偏心蝶閥在高壓高溫環境下可以保持良好的密封。

電動硬密封蝶閥和電動軟密封蝶閥的優缺點:

硬密封蝶閥使用壽命長,但是密封性相對比軟密封差。
軟密封蝶閥的優點是密封性能好,缺點是容易老化、磨損、使用壽命短。
軟密封蝶閥多適用于含腐蝕性等常溫管路做啟閉及調節,硬密封蝶閥多用于供熱、供氣、及煤氣、油品、酸堿等環境。
