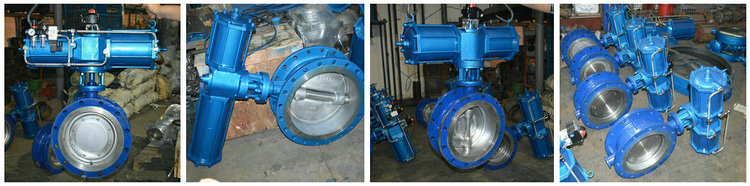

大口徑氣動硬密封蝶閥圖片
時間：2017-06-12 16:49:51 來源：多儀閥門 點擊：0次
大口徑氣動硬密封蝶閥閥體部分采用三偏心原理設計，閥座采用硬軟密封兼容的多層次結構，具有優良的切斷性能和耐久性能，是管路上作調節流量、截斷或接通流體的最佳裝置。三偏心氣動蝶閥選用不同的材質，可用于不同介質的工況中，最高工作溫度可達600℃。
氣動硬密封蝶閥原理：
蝶板密封面設計成相對蝶板軸心為一斜截圓錐面，使得蝶板密封面與閥座密封面有一定的接觸角，這個接觸角均勻地圍繞其圓周面相等于一個細長的楔形，并且蝶板圓周縱向處的密封線呈一準橢圓形曲線，兩者同時起著密封的補償作用。
