電動球閥

電動切斷球閥

電動切斷球閥

  • 閥門型號:Q941F,Q941H
  • 通徑規格:DN15~DN300
  • 結構形式:O型、V型
  • 閥體材質:碳鋼WCB、不銹鋼304、316、316L等
  • 公稱壓力:PN16、PN25、PN40、PN64
  • 適用溫度:-40℃~-450℃
  • 應用范圍:氣體、液體,石油化工、冶金、輕工等工業
  • 產品特點:結構簡單,切換迅速、流通能力大,密封性能好

電動切斷球閥概述:

電動O型切斷球閥/電動開關球閥是常見的開關型控制關斷閥,即工作方式為全開或全關的兩位式狀態,由于球閥閥芯采用O型結構,顧被稱為電動O型切斷球閥。電動開關球閥只需通入AC220V等電源即可完成開關動作,特別適用于各種壓差大等快速開關、切斷的管道當中。電動切斷球閥可根據工況要求及使用環境選配防爆型或快速開關執行裝置,充分滿足于各種不同工藝參數的需求。


電動切斷球閥特點:

1,電動切斷球閥開關動作迅速到位,可快速完成啟閉動作。
2,操作方便,從全開到全關只需旋轉90度,便于遠距離控制。
3,流通能力大,全開時基本沒有任何流阻力。
4,電動O型切斷球閥適用性廣泛,可選用不同連接方式及不同材質密封圈,滿足不同使用工況場合。
5,具有很好的自潔功能,能輕松切斷管道內的各種雜質,有效保證管路的暢通。

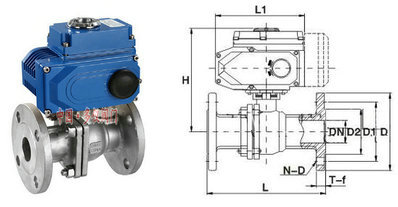

電動開關球閥結構圖


電動切斷球閥參數:

公稱通徑 DN15~DN300(mm)
公稱壓力 PN1.0、1.6、2.5、6.4MPa
連接形式 法蘭,螺紋,對夾
驅動形式 電源驅動(可選防爆型,自帶手動裝置)
電源電壓 AC220V、AC380V、DC24(其他定制)
閥芯形式 O型、V型
泄露量 軟密封:零泄漏,硬密封:≤額定流量的10-5
動作時間 15~60秒(可定制快開)
閥體材質 碳鋼WCB、不銹鋼304、316、316L等
流量特性 近似快開特性
適用溫度 軟密封-40℃~-180℃;硬密封-40℃~-450℃
控制方式 開關型,調節型,整體式


電動切斷球閥標準規范:

1、設計與制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、JIS B2212~2214、NF E29-211、DIN2543。
3、檢驗主試驗:JB/T 9092、API 598。
4、結構長度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

電動切斷球閥電動調節球閥的區別:

一,電動開關球閥適用于接通或切斷管路中的介質,只有全開和全關兩個位置的控制,不能直接對介質流量大小進行比例式調節。

二,電動調節球閥能控制球閥球芯的旋轉角度(即閥的開度大?。?,實現不同程度的比例,可對管道中介質的流量、壓力、溫度等各項參數進行精密調節控制。

電動切斷球閥零件材料:


零件名稱 材料
閥體閥蓋 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13+氮化處理 304 316 316L
閥桿 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨、硬質合金等
適用介質 液體、氣體、蒸汽、油品及其它腐蝕性介質等
