電動調節球閥

電動調節球閥

  • 閥門型號:VQ947F/H,VQ977F/H,Q941F/H
  • 通徑規格:DN15~DN300
  • 結構形式:O型球芯,V型球芯
  • 閥體材質:碳鋼WCB、不銹鋼304、316、316L等
  • 公稱壓力:PN10、PN16、PN25、PN40、PN64
  • 適用溫度:-40℃~-450℃
  • 應用范圍:水、蒸汽、紙漿、含有纖維介質及粉粒狀介質
  • 產品特點:結構緊湊、流通能力大、動作穩定可靠、調節性能佳
電動調節球閥概述:

電動調節球閥主要用于對管道介質壓力、流量、液位等參數的調整控制,一般分為電動O型調節球閥和電動V型調節球閥,通過輸入4-20mA信號及220VAC電源即可控制球閥的運轉開度。電動調節球閥根據使用工況不同,可選用軟密封或硬密封兩種形式,其中常溫常壓可選軟密封聚四氟乙烯、PPL等,高溫高壓場合可選擇金屬材質硬密封,適用于各種化工、石化、石油、電力、液化氣、機械設備配套等領域。

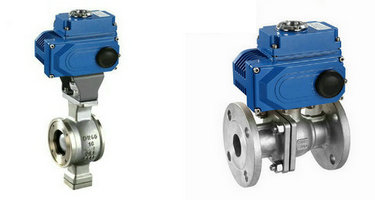

電動調節球閥圖片
電動V型調節球閥                                    電動O型調節球閥

電動調節球閥特點:

電動調節球閥內置伺服系統,無須另配伺服放大器,輸入4-20mA信號及220VAC電源即可控制運轉,其中電動V型調節球閥帶有特殊V型切口,不僅可將纖維切斷,防止卡死,它的V型開口可與閥座流道形成不同的V型角度,實現對管路介質各項參數的精確調節,適用于各種紙漿或纖維等粘稠介質,有效保證管路的流通,又能防止球閥球芯卡死的現象。

電動調節球閥參數:

公稱通徑 DN15~DN300(mm)
公稱壓力 PN1.0、1.6、2.5、6.4MPa
連接形式 法蘭,對夾式,螺紋
驅動形式 電源驅動
電源電壓 AC220V、AC380V、DC24(其他定制)
閥芯形式 O型,V型
泄露量 按GB/T4213-92,小于額定KV0.01%
動作時間 15-60秒(可定制)
閥體材質 碳鋼WCB、不銹鋼304、316、316L等
流量特性 近似快開特性
適用溫度 軟密封-40℃~-180℃;硬密封-40℃~-450℃
控制方式 調節型(輸入輸出4-20mA) 可選防爆型
使用介質 蒸汽、紙漿、污水、含有纖維顆粒固體懸浮介質及粉粒狀介質

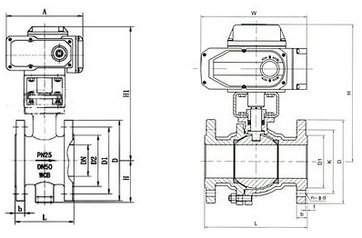

電動調節球閥結構圖:

電動調節球閥結構圖

電動調節球閥性能指標:

控制精度:0.1%-3.0%(通過U4參數可調)
可接電動執行器反饋信號:電位器500Ω-10KΩ
可接收外部控制信號(DC):4-20mA(1-5V、0-10V、開關量等出廠前定制)
輸入阻抗:250Ω;
通過修改U1參數可設定:①DRTA/正動作,RVSA/逆動作模態②輸入信號中斷時“中斷”模態—OPEN(開)、STOP(停)、SHUT(閉)
可選:①可控硅輸出(AC,600V,25A)②繼電器輸出(AC,250V,10A)◆定貨時指明
輸出執行器位置信號:低漂移輸出4-20mADC對應執行器全閉至全開,信號完全與輸入隔離(光電隔離),輸出負載≤500Ω
環境溫度:0-70℃,濕度:35-85%
有超溫保護功能:定位器殼內溫度≥70℃時,定位器停止對執行器的開閉控制,可通過按鍵自由標定輸入信號所對應執行器的動作區間(一般標定為電動執行器全閉、全開位置)
