氣動保溫球閥
- 閥門型號:BQ641、BQ671
- 通徑規格:DN15~DN200mm
- 結構形式:O型球芯
- 閥體材質:碳鋼WCB、不銹鋼304、316、316L等
- 公稱壓力:PN1.0、1.6、2.5MPa及以上
- 適用溫度:-40℃-450℃
- 應用范圍:容易凝固的高粘度介質
- 產品特點:具有良好的保溫保冷特性
氣動保溫球閥概述:
氣動保溫球閥特別適合用于容易凝固、及高粘度的液體介質,具有良好的保溫保冷特性,防止物料結晶堵塞管道,尤其是一些不經常開關,物料流動性不是很好的場合。夾套保溫氣動球閥的通徑與管徑一致,同時又能有效降低管路中介質熱量損失。
氣動保溫球閥特點:
氣動保溫球閥根據使用工況不同,夾套可以是冷凝水,用于因?yàn)檫^熱而析出晶體,也可以用熱水、蒸汽和導熱油做伴熱用,其具有良好的保溫保冷特性,常用于輸送常溫下會凝固的高粘度介質。

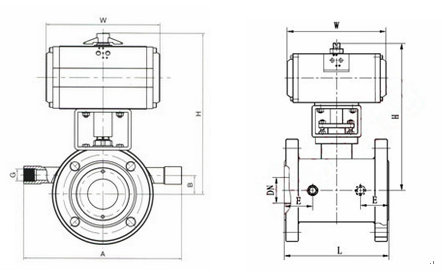

氣動保溫球閥參數:公稱通徑 | DN15~DN200(mm) |
公稱壓力 | 1.0、1.6、2.5MPa及以上 |

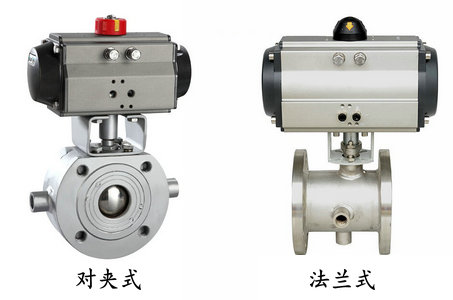

連接形式 | 對夾、法蘭 |
結構形式 | 法蘭分體式、對夾整體式 |
驅動形式 | 壓縮空氣4-7bar |
動作范圍 | 0~90° |
閥芯結構 | O型閥芯 |
閥體材質 | 碳鋼WCB、不銹鋼304、316、316L等 |
密封材料 | PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封 |
控制形式 | 開關型,調節型-可選防爆 |
氣動保溫球閥應用:
氣動保溫球閥用于需要保持一定溫度,或者介質冷卻容易堵塞閥門,伴熱保溫。比如液流的保溫要求在135-145度,低于指標液流會凍結,如果閥門不用蒸汽夾套的話,會造成閥門無法操作,可用于石油、化工、冶金、制藥、食品等各類系統中。氣動保溫球閥可選功能:驅動方法 | 壓縮空氣(可帶手輪) |
供氣壓力 | 0.4-0.7mpa |
氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
環境溫度 | -30~+70℃ |
作用形式 | 單作用(彈簧復位):氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC) 雙作用(通氣開關):氣關式(B)--失氣時閥不變(FL);氣開式(K)--失氣時閥不變(FL) |
可選附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
相關產品: 電動保溫球閥
