氣動蝶閥

多儀閥門蝶閥氣動蝶閥系列

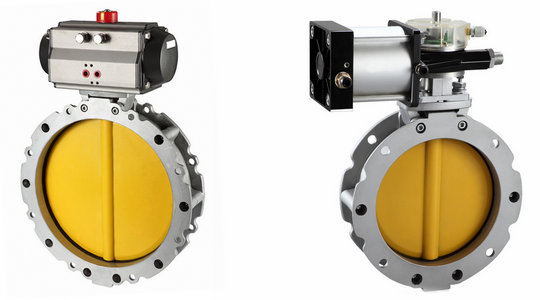

氣動粉體蝶閥

氣動粉體蝶閥

  • 閥門型號:氣動粉體蝶閥
  • 通徑規格:DN100~DN500
  • 結構形式:垂直板式
  • 閥體材質:壓鑄鋁合金
  • 公稱壓力:0.2mpa
  • 適用溫度:≤80℃
  • 應用范圍:水泥、粉塵、粉末等粉體及顆粒狀物料
  • 產品特點:重量輕、性價比高、耐磨性強
氣動粉體蝶閥概述:



氣動粉體蝶閥專用水泥、粉塵、粉末等物料介質的場合,主要由閥體、密封座、閥板和氣動執行器組成,閥體橡膠密封圈形成的軟性密封,使其特別適用于磨損性強的物料。在需要重力落料或氣力輸送的粉體,顆粒物料處理系統中,氣動粉體蝶閥常常被安裝在料斗,筒倉,螺旋輸送機出口以及氣送管路上。
氣動粉體蝶閥分類
氣動粉體蝶閥特點:



氣動粉體蝶閥閥板中間為平板結構,閥桿設置在閥板的上下兩側并與閥板一體連接,密封座套接在閥板上,閥板兩側的閥桿穿過密封座的軸孔容置在閥體的軸孔內。氣動粉體蝶閥由粉體板、丁晴密封圈,覆以耐磨高分子材料加工而成,半閥體為鋁合金材料,旋轉閥板采用高分子材料制作,專用于粉狀及顆粒狀物料處理。

氣動粉體蝶閥參數:


公稱通徑DN100~DN500(MM)
公稱壓力0.2MPa
連接方式雙法蘭,單法蘭
驅動形式氣源驅動,壓縮空氣4~7bar
適用溫度≤80℃
動作范圍0~90°
密封材質丁晴橡膠
閥板材質壓鑄鋁合金、鐵板,不銹鋼板,聚氨酯板
適用介質水泥、粉塵、粉末及干性粉料
控制形式開關型、調節型

氣動粉體蝶閥結構圖:
氣動粉體蝶閥結構圖
氣動粉體蝶閥附件:

驅動方法壓縮空氣(可帶手輪)
供氣壓力0.4-0.7mpa
氣源接口G1/4"、G1/8"、G3/8"、G1/2"
環境溫度-30~+70℃
作用形式
單作用(彈簧復位):氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)
雙作用(通氣開關):氣關式(B)--失氣時閥不變(FL);氣開式(K)--失氣時閥不變(FL)
可選附件定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

相關產品: 電動粉塵蝶閥    氣動通風蝶閥


?
