氣動低溫蝶閥
- 閥門型號：氣動低溫蝶閥
- 通徑規格：DN50～DN500
- 結構形式：中線型、偏心
- 閥體材質：不銹鋼
- 公稱壓力：PN10、PN16
- 適用溫度：-40℃～196℃
- 應用范圍：液氦、液氫、液化天然氣、液氮、液氧
- 產品特點：可應用于低溫介質，遠程控制，快速啟閉
氣動低溫蝶閥概述：
氣動低溫蝶閥主要適用于介質溫度在-40℃～ -196℃等液氮（深冷）介質的低溫工況中，為了保證低溫蝶閥能在低溫下安全可靠地運行，閥門零件在精加工前已進行深冷處理，閥蓋采用長頸結構，其目的保護填料函的功能，使填料函處于離低溫較遠的位置，保證填料的密封效果。氣動低溫蝶閥使用介質通常為液氦、液氫、液化天然氣、液氮、液氧等低溫流體。
氣動低溫蝶閥特點：
氣動低溫蝶閥承壓件的材料能承受介質溫度的變化而引起的膨脹、收縮，密封部位的結構在溫度變化時不會產生永久的變形。伸長型上閥蓋的采用接合閥軸兩重密封，保證了密封填料在低溫下的長期穩定性，因此被廣泛使用于液化天然氣與空分行業等深冷流體過程的控制。
氣動低溫蝶閥參數：| 公稱通徑 | DN50～DN500(MM) |
| 公稱壓力 | PN1.0、1.6MPa |

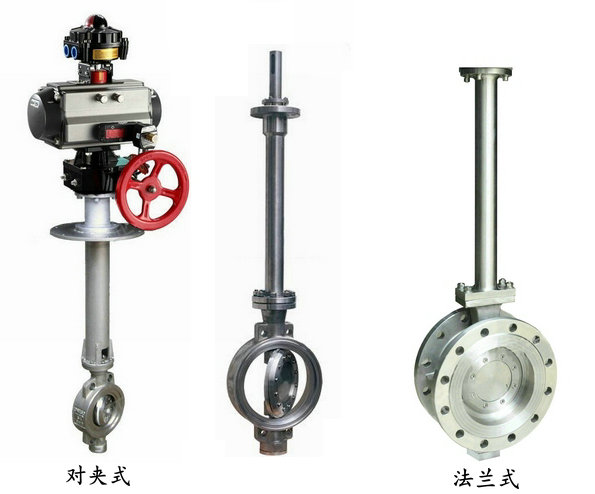

| 連接方式 | 對夾式、法蘭 |
| 驅動形式 | 氣動控制（氣源驅動,壓縮空氣4～7bar） |
| 適用溫度 | -40℃～196℃ |
| 閥體材質 | CF8、CF8M、CF3M |
| 密封材質 | PEFE、PPL、304、316 |
| 閥蓋型式 | 標準一體式 |
氣動低溫蝶閥可選附件：| 驅動方法 | 壓縮空氣(可帶手輪) |
| 供氣壓力 | 0.4-0.7mpa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 | 單作用（彈簧復位）：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用（通氣開關）：氣關式(B)--失氣時閥不變(FL)；氣開式(K)--失氣時閥不變(FL) |
| 可選附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
