截止閥圖片

不銹鋼法蘭角式截止閥J44W圖片

時間:2017-06-12 17:57:43   來源:多儀閥門   點擊:0

不銹鋼分類角式截止閥J44W是一種采用角式結構的法蘭截止閥,主要用來切換管道介質的流動方向,閥門出口與進口兩端面成90度直角,直板為垂直上下,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動。

角式截止閥特點:

1、流路簡單,死區和渦流區較小,借助于介質自身的沖刷作用,可有效地防止介質堵塞,即有較好的自潔性能;
2、流阻小,流量系數比單座閥大,相當于雙座閥的流量系數;

不銹鋼角式截止閥適用于高粘度、含懸浮物和顆粒狀流體的場合,或用于要求直角配管的地方。其流向一般為底進側出。特殊情況下可以反裝,即流向側進底出。

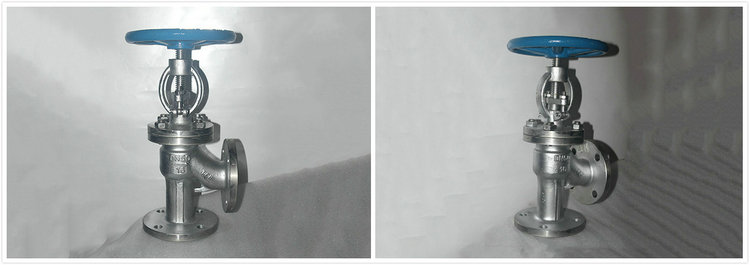

不銹鋼角式截止閥

常用的截止閥有以下幾種:

1)角式截止閥;在角式截止閥中,流體只需改變一次方向,以致于通過此閥門的壓力降比常規結構的截止閥小。
2)直流式截止閥;在直流式或Y形截止閥中,閥體的流道與主流道成一斜線,這樣流動狀態的破壞程度比常規截止閥要小,因而通過閥門的壓力損失也相應的小了。
3)柱塞式截止閥:這種形式的截止閥是常規截止閥的變型。在該閥門中,閥瓣和閥座通常是基于柱塞原理設計的。閥瓣磨光成柱塞與閥桿相連接,密封是由套在柱塞上的兩個彈性密封圈實現的。兩個彈性密封圈用一個套環隔開,并通過由閥蓋螺母施加在閥蓋上的載荷把柱塞周?chē)拿芊馊豪?。彈性密封圈能夠更換,可以采用各種各樣的材料制成,該閥門主要用于“開”或者“關”,但是備有特制形式的柱塞或特殊的套環,也可以用于調節流量。

?
