防爆電動截止閥
- 閥門型號:J941H,J941Y,J941W
- 通徑規格:DN50~DN250
- 結構形式:直通
- 閥體材質:WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV
- 公稱壓力:PN16-PN160
- 適用溫度:-29℃-550℃
- 應用范圍:蒸汽、油品、可燃?xì)怏w、煤礦、冶金
- 產品特點:耐高溫、操作功能強、安全系數高、性能穩定等
防爆電動截止閥簡介:
防爆電動截止閥適用于易燃易爆的工況場合當中,主要由防爆型電動執行裝置與截止閥組合而成,依靠電源驅動來開啟或關閉閥門。防爆型電動截止閥防護等級為IP68,執行器性能符合JB/T8528-1997技術條件的規定,適用于蒸汽、油品管道上,具有耐高溫、操作功能強、安全系數高、性能穩定等特點。

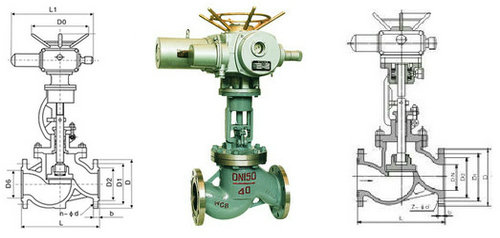

防爆電動截止閥結構圖
防爆電動截止閥工作原理:
防爆型電動截止閥屬于強制密封式閥門,所以在閥門關閉時,必須向閥瓣施加壓力,以強制密封面不泄漏。當介質由閥瓣下方進入閥門時,操作力所需克服的阻力,是閥桿和填料的摩擦力與由介質的壓力所產生的推力,關閉截閥門的力比開啟截閥門的力大,所以閥桿的直徑要大,否則會發生閥桿頂彎的故障。
防爆電動截止閥性能規范:
實驗壓力 |
公稱壓力16. 20. 25. 32(MPa) |
強度試驗 |
24.0 30.0 37.5 48.0 |
密度實驗 |
17.6 22.0 27.5 35.2 |
工作溫度 |
≤550℃ |
適用介質 |
水、蒸汽、油品、腐蝕性介質 |
防爆電動截止閥零件材料:
1 |
閥體 |
WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV |
2 |
閥芯 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
3 |
閥桿 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
4 |
閥蓋 |
WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV |
5 |
填料 |
柔性石墨、PTFE |
6 |
填料壓蓋 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
