電動對夾式蝶閥與電動法蘭蝶閥的區別及選用
時間：2017-04-07 17:34:35 來源：多儀閥門 點擊：0次
電動蝶閥作為目前管道中最為常見的閥門之一，是用于實現管路系統種介質的通斷以及流量大小的控制，已在石油、化工、冶金、水電等眾多領域中，被得到極為廣泛地應用。那么在常用的電動蝶閥中，其主要可分為兩種，電動對夾式蝶閥和電動法蘭蝶閥，而這兩種閥門各有各的特點，且在性能上也不盡相同，可選用在不同的工業上。
對于這兩種閥門，除了結構形式上不一樣以外，如果是在相同參數的情況下，最大的區別就是連接方式不同，也就是安裝的形式不一樣，這取決于現場工況！
電動對夾式蝶閥與電動法蘭蝶閥的區別：
電動對夾式蝶閥的厚度相對于法蘭蝶閥來說會比較薄一點，閥體兩端沒有法蘭，只有幾個導向螺栓孔，閥門用一組螺栓/螺母與管道端的法蘭連接，一般適用于空間比較狹窄，或者管道有限制的場所。優點是拆卸比較方便，閥門造價較低，占用空間小，但缺點是一個密封面出問題，兩個密封面都得拆開！

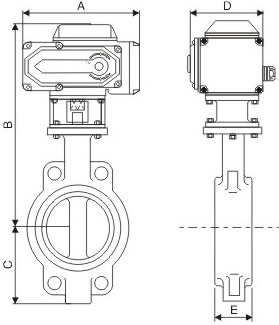

電動對夾式蝶閥結構圖 |

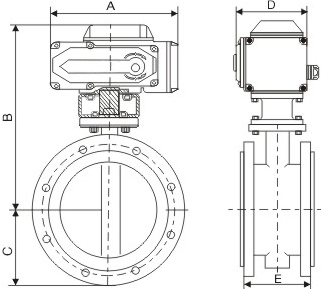

電動法蘭蝶閥結構圖 |
電動法蘭蝶閥閥體兩端分別有法蘭，與管道法蘭連接，密封性相對于對夾式蝶閥會更可靠一些，一般常用于口徑較大，或壓力較高的場所，但造價比對夾式蝶閥高。
兩者之間的選用：
但是設計上還是有些東西要注意的，比如說對夾式的閥門螺栓一般比較長，在高溫的工況下，螺栓膨脹后有可能會導致泄露，所以高溫工況下不適宜用于大管徑。又比如對夾式蝶閥一般不能用于管線的末端和下游需要拆卸的場合，因?yàn)楫?dāng)下游的法蘭拆卸下來的時候，對夾式的閥門會掉下來，這種情況就必須要在另外做短節以便拆卸，而法蘭式蝶閥不存在上面的問題，但是成本會比較高。
