固定式氣動硬密封球閥Q647Y圖片

時間：2017-11-22 10:28:24   來源：多儀閥門   點擊：0次

氣動硬密封球閥Q647Y采用固定式結構，密封副（即閥座密封面與球體密封面）材料配對為金屬對金屬。通過裝配AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式，可通過電磁閥控制，實現球閥開關動作，亦可實現智能化控制，快速開啟或關閉管路，能有效的對管網進行控制和管理。

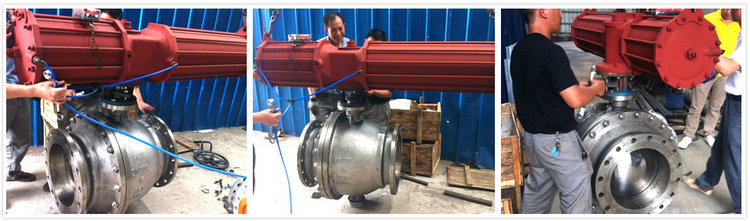

氣動硬密封球閥實物圖

氣動硬密封球閥與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。亦配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。

硬密封氣動固定式球閥零件材料：

閥體

閥桿

閥球

密封面

墊片

填料

工作溫度

適用介質

WCB

1Cr13

1Cr13

1Cr13

司太立合金

本體材料

柔性石墨

不銹鋼加柔性石墨

08軟鋼

F304 F316

柔性石墨

編結石墨

-29-425℃

水、蒸汽、油品

WC6

15CrMo

15CrMo

-29-425℃

WC9

25Cr2MoV

25Cr2MoV

LCB

304

304

-46-354℃

CF8

304

304

-196-600℃

部分酸、堿

CF3

304L

304L

CF8M

316

316

CF3M

316L

316L
